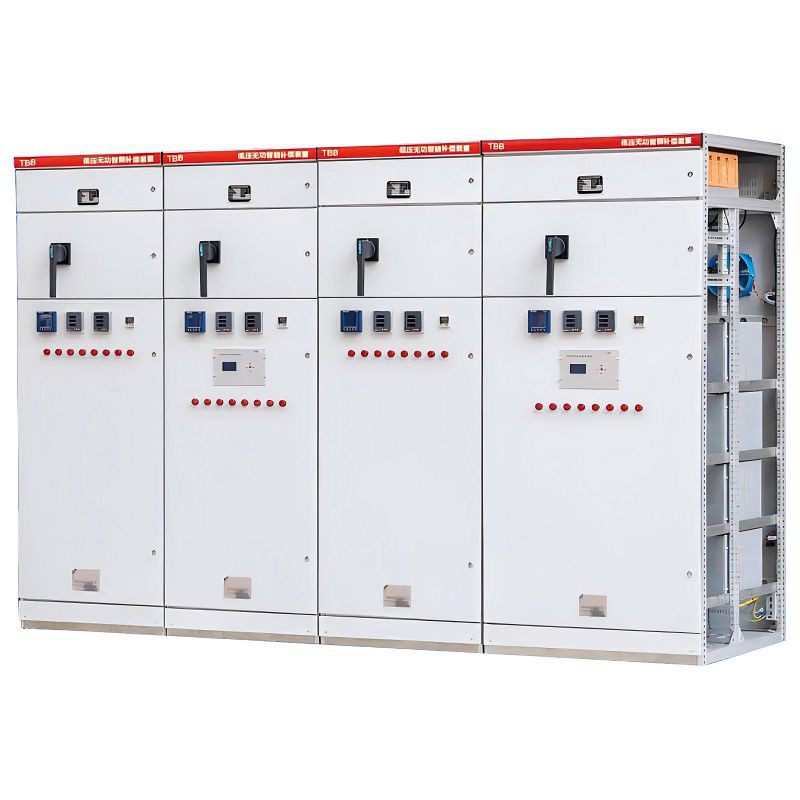

Peralatan Kompensasi Daya Reaktif Tegangan Rendah TBB

TBB listrik Jinneng Peralatan kompensasi daya reaktif tegangan rendah adalah perangkat kompensasi daya reaktif cerdas, kabinet kompensasi daya reaktif tegangan rendah ini adalah produk hemat energi generasi baru yang dikembangkan oleh perusahaan kami. Perusahaan kami mengintegrasikan sistem kontrol Komputer Mikro untuk menerapkan kompensasi pelacakan otomatis cerdas untuk daya reaktif.



Pengontrol kompensasi otomatis daya reaktif mengambil sampel arus reaktif dari jaringan listrik. Setelah komputer mikro dalam pengontrol ini menganalisis dan memproses arus sampel, ia mengirimkan sinyal kontrol ke relai keluaran. Relai keluaran kemudian mengontrol kontaktor khusus tipe CJ19 untuk mengganti kapasitor dalam kabinet kompensasi, sehingga mengendalikan peralihan kapasitor paralel tegangan rendah-penyembuhan mandiri-seri BSMJ0.4, sehingga mencapai tujuan meningkatkan faktor daya jaringan listrik, mengurangi kehilangan saluran, dan meningkatkan kualitas tegangan.





Fitur Produk	Detail
Ukuran Kompak	Ukuran kecil, mudah dipasang dan dirawat. Kompensasi kapasitif dirancang khusus untuk transformator-tiga fasa dengan tegangan pengenal 380V dan kapasitas berkisar antara 50 hingga 1000 kVA.
Kontrol Komputer Mikro	Fungsi lengkap dan performa andal dengan kompensasi otomatis.
Tampilan Digital LED	Menampilkan faktor jaringan listrik dengan rentang jeda (0,00~0,99) dan lead (0,00-0,99).
Antarmuka yang Ramah Pengguna-	Panel ini dilengkapi tiga tombol pengaturan fungsi untuk memudahkan pengaturan nilai Cosφ, penundaan, dan tegangan lebih untuk kemudahan interaksi manusia-mesin





Model	Kapasitas Terukur (kVar)	Konfigurasi Kapasitor	Dimensi (mm)
TBB-22.5-3	22.5	3 × 7,5kVar	1500 × 500 × 370
TBB-36-3	36	3×12kVar	1500 × 500 × 370
TBB-40-3	40	4 × 10kVar	1500 × 500 × 370
TBB-60-3	60	6×10kVar	1700 × 700 × 370
TBB-72-3	72	6×12kVar	1700 × 700 × 370
TBB-90-3	90	6 × 15kVar	1700 × 700 × 370
TBB-120-3	120	8 × 15kVar	1600 × 600 × 450
TBB-140-3	140	10 × 14kVar	1600 × 600 × 450
TBB-180-3	180	10 × 18kVar	1600 × 600 × 450
TBB-220-3	220	10 × 22kVar	1700 × 800 × 450
TBB-300-3	300	10 × 30kVar	2200 × 800 × 600
TBB-360-3	360	12 × 30kVar	2200 × 1000 × 600



Catatan: Parameter peralatan kompensasi daya reaktif tegangan rendah TBB di atas adalah nilai tipikal untuk referensi, dapat disesuaikan sesuai dengan kebutuhan pelanggan, kami berhak mengubah data.





1.Sistem Kompensasi Daya Reaktif Konvensional (Statis).



Sistem kompensasi konvensional, sering disebut jugakompensasi "statis"., adalah solusi yang paling banyak digunakan dalam sistem tenaga industri dan komersial. Sistem ini bergantung padabank kapasitor tetapdialihkan oleh kontaktor atau relai elektromekanis, dengan pengaturan waktu terkontrol untuk memastikan pengoperasian yang stabil.



2.Sistem Kompensasi Switching Hibrid (Solusi Switch Komposit)



Itusistem kompensasi switching hybridmenggabungkan kelebihan darithyristor (SCR)Danrelay pengunciuntuk mencapainol-peralihan silangtanpa arus masuk, dengan tetap menjaganol kehilangan dayaselama operasi-kondisi stabil. Ini menjadikannya sebuahsolusi idealuntuk kompensasi daya reaktif, khususnya dalam peningkatan jaringan perkotaan/pedesaan.





3. Kompensasi Cepat Dinamis dan Solusi Penyaringan Harmonik



Sistem kompensasi cepat dinamis memanfaatkanperalihan berbasis thyristor (SCR)-untuk mencapaikoreksi daya reaktif yang cepat dan tepat(biasanya di dalam1–5 detik). Sistem ini ideal untukbeban yang sangat bervariasi(misalnya, mesin las, mesin cetak, peralatan ladang minyak) dan aplikasi yang memerlukannyapenyaringan harmonik







Tabel ini membantu menentukan daya reaktif (dalam kVar) yang diperlukan per kW beban untuk meningkatkan faktor daya dari cosφ1​ (arus) menjadi cosφ2​ (target).

Penggunaan Tabel:

Kolom Vertikal (Kiri): Faktor daya saat ini (cos⁡φ1​).

Baris Horizontal (Atas): Faktor daya target (cos⁡φ2).

Sel Persimpangan: Daya reaktif (kVar) yang dibutuhkan per kW beban.



Tabel Kompensasi Daya Reaktif (kVar/kW)

(Catatan: Nilai dipotong untuk kejelasan; lihat tabel asli untuk presisi penuh.)



Contoh Perhitungan

Skenario:

Beban Total: 400kW

Faktor Daya Saat Ini (cos⁡φ1​): 0.64

Faktor Daya Target (cos⁡φ2​): 0.96

Model Kapasitor: BSMJ0.45-30-3 (30 kVar per unit)

Tangga:

Dari meja, cari titik potong cos⁡φ1=0.64 cos⁡φ2=0.96
Daya reaktif yang diperlukan per kW=0.91 kVar/kW.

Total Kompensasi yang Dibutuhkan:

Qtotal=0.91 kVar/kW×400 kW=364 kVar

Jumlah Kapasitor:

Satuan=364 kVar/30 kVar/unit≈12 unit

Hasil: Instal12 unitkapasitor BSMJ0.45-30-3.
